Dal rilievo geometrico alla determinazione di superfici e volumi
Il calcolo di superfici e volumi trova applicazione in numerose attività di progettazione, controllo e gestione del territorio, nelle quali è necessario quantificare geometricamente aree, materiali, scavi, riporti o variazioni dello stato dei luoghi.
L’affidabilità del risultato dipende innanzitutto dalla qualità del rilievo e dalla corretta rappresentazione tridimensionale delle superfici interessate.
Studio CTL esegue rilievi ed elaborazioni per il calcolo di superfici e volumi, integrando tecniche topografiche, acquisizioni fotogrammetriche e scansioni tridimensionali in funzione delle caratteristiche del sito e della finalità dell’attività.
I dati acquisiti sul campo vengono elaborati per costruire modelli geometrici dai quali ricavare superfici, quote, differenze altimetriche e volumi.
Calcolo delle superfici
La determinazione di una superficie richiede una corretta definizione della geometria e dei limiti dell’area da analizzare.
A partire dai dati acquisiti mediante rilievo è possibile ricostruire perimetri e geometrie e procedere alla determinazione delle relative superfici.
L’attività può interessare terreni, aree operative, piazzali, coperture, manufatti o altre superfici per le quali sia necessario ottenere un dato geometrico derivato direttamente dal rilievo.
La metodologia viene definita considerando le caratteristiche dell’area e il livello di dettaglio necessario per l’obiettivo dell’incarico.
Calcolo dei volumi
La determinazione dei volumi viene sviluppata a partire dalla rappresentazione tridimensionale delle superfici interessate.
I punti acquisiti durante il rilievo consentono di ricostruire l’andamento geometrico dell’area e di definire una superficie digitale sulla quale effettuare le successive elaborazioni.
Il volume può essere determinato rispetto a una superficie di riferimento oppure attraverso il confronto tra differenti configurazioni geometriche.
La scelta del metodo di elaborazione dipende dalla morfologia del sito, dalla disponibilità dei dati e dalla finalità per la quale deve essere effettuato il calcolo.
Volumi di scavo e riporto
Una delle principali applicazioni riguarda la quantificazione delle variazioni di terreno associate alle attività di scavo e riporto.
Il confronto tra la superficie rilevata e una superficie di riferimento consente di individuare le differenze geometriche e di determinarne quantitativamente i volumi.
Questa metodologia può essere utilizzata nelle attività di progettazione e controllo nelle quali sia necessario conoscere le quantità associate alle modifiche della morfologia dell’area.
Quando sono disponibili rilievi effettuati in momenti differenti, il confronto può essere sviluppato direttamente tra le diverse configurazioni rilevate.
Confronto tra rilievi eseguiti in tempi differenti
L’esecuzione di campagne successive consente di documentare l’evoluzione geometrica di un’area e di quantificare le variazioni intervenute tra un rilievo e il successivo.
I modelli ottenuti dalle diverse campagne possono essere confrontati per individuare le zone nelle quali si sono verificate variazioni e determinarne l’entità.
Questo approccio permette di passare da una semplice osservazione visiva della trasformazione a una valutazione quantitativa basata sui dati rilevati.
Per rendere significativo il confronto è necessario che le differenti acquisizioni siano organizzate all’interno di un sistema geometrico coerente.

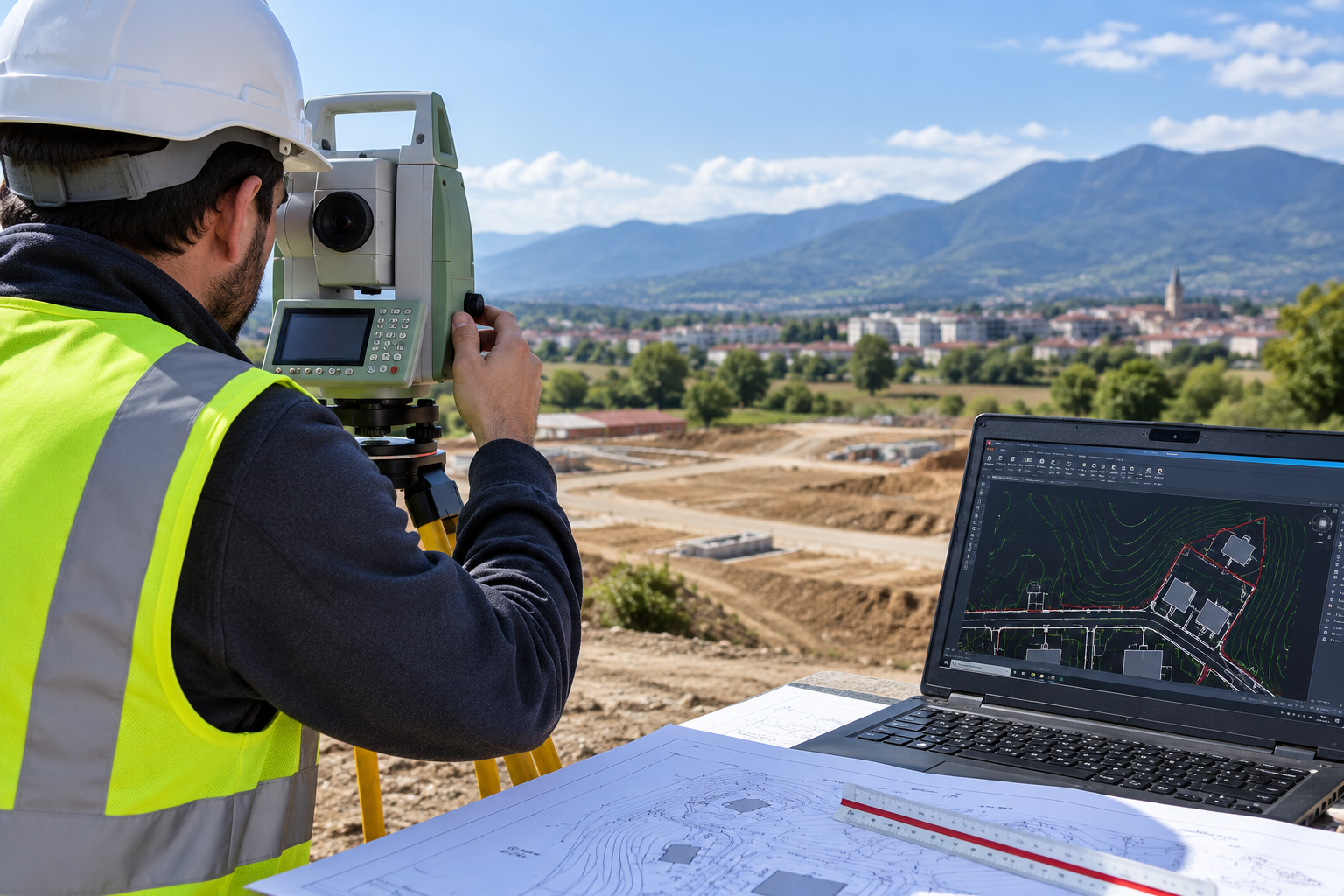

Rilievi topografici per il calcolo dei volumi
I rilievi plano-altimetrici consentono di acquisire punti significativi della superficie e di descriverne l’andamento attraverso coordinate e quote.
La distribuzione dei punti viene definita considerando la morfologia dell’area, aumentando il dettaglio nelle zone caratterizzate da variazioni di pendenza, discontinuità o geometrie particolarmente articolate.
I dati topografici vengono successivamente elaborati per ricostruire la superficie e procedere alle determinazioni geometriche richieste.
La qualità del modello dipende quindi non soltanto dal numero di punti acquisiti, ma anche dalla loro corretta distribuzione rispetto alla geometria reale del sito.
Fotogrammetria per superfici e volumi
In presenza di aree estese o superfici caratterizzate da geometrie complesse, il rilievo può essere sviluppato attraverso tecniche fotogrammetriche.
Le immagini acquisite da terra o da drone vengono elaborate per ricostruire tridimensionalmente la superficie e generare una nuvola di punti utilizzabile nelle successive elaborazioni.
La disponibilità di un elevato numero di punti permette di descrivere in modo diffuso la geometria della superficie e di sviluppare i calcoli sul relativo modello digitale.
Quando necessario, i dati fotogrammetrici possono essere integrati con rilievi topografici per organizzare le acquisizioni all’interno del sistema di riferimento utilizzato per il lavoro.
Scansioni laser scanner 3D
Le scansioni laser scanner rappresentano un’ulteriore modalità di acquisizione per la caratterizzazione tridimensionale di superfici e manufatti.
La nuvola di punti generata dal rilievo consente di disporre di una rappresentazione geometrica dettagliata dalla quale ricavare le informazioni necessarie per le successive elaborazioni.
Questa metodologia può risultare particolarmente utile quando l’oggetto da rilevare presenta geometrie articolate o quando è necessario acquisire un numero elevato di informazioni spaziali.
Studio CTL può integrare le scansioni 3D con le altre tecniche di rilievo in funzione delle caratteristiche dello specifico intervento.
Modelli digitali delle superfici
Il passaggio dai punti rilevati al calcolo richiede la costruzione di una rappresentazione digitale coerente della superficie.
I dati acquisiti vengono elaborati per generare un modello geometrico capace di descrivere l’andamento del terreno o dell’oggetto analizzato.
Dal modello possono essere ricavate quote, pendenze, profili, sezioni, superfici e volumi, mantenendo una relazione diretta con le informazioni acquisite durante il rilievo.
La struttura del modello viene definita in funzione della geometria e delle elaborazioni che devono essere successivamente effettuate.
Nuvole di punti e modelli tridimensionali
Le nuvole di punti provenienti da fotogrammetria o laser scanner costituiscono una base informativa particolarmente ricca per la ricostruzione delle superfici.
Prima del calcolo i dati devono essere verificati e organizzati, individuando le informazioni effettivamente pertinenti alla superficie da analizzare.
L’elaborazione permette quindi di passare dal dato tridimensionale acquisito sul campo a una rappresentazione geometrica utilizzabile per le determinazioni quantitative.
Questo processo è particolarmente importante quando il rilievo comprende elementi estranei alla superficie oggetto del calcolo o zone caratterizzate da geometrie complesse.
Sezioni e profili di controllo
La rappresentazione mediante sezioni e profili consente di verificare l’andamento geometrico delle superfici e di analizzare le differenze tra configurazioni differenti.
I profili possono essere estratti lungo direttrici significative e utilizzati per visualizzare quote, pendenze e variazioni morfologiche.
Le sezioni rappresentano quindi un utile strumento di controllo e documentazione delle elaborazioni sviluppate sul modello tridimensionale.
Calcolo di cumuli e depositi di materiale
Il rilievo tridimensionale può essere utilizzato anche per determinare il volume geometrico di cumuli e depositi di materiale.
L’acquisizione deve descrivere adeguatamente la superficie del materiale e consentire la definizione della superficie di riferimento rispetto alla quale effettuare il calcolo.
A seconda delle caratteristiche del sito, il rilievo può essere effettuato attraverso tecniche topografiche, fotogrammetriche o mediante scansione tridimensionale.
La scelta della metodologia viene effettuata considerando dimensioni, geometria, accessibilità e livello di dettaglio necessario.
Calcolo dei volumi nelle attività di cantiere
Nelle attività di cantiere può essere necessario documentare le variazioni geometriche che si verificano durante differenti fasi delle lavorazioni.
L’esecuzione di rilievi in momenti successivi permette di confrontare lo stato iniziale con le configurazioni successive e di quantificare le variazioni rilevate.
I dati possono essere organizzati attraverso elaborati grafici e modelli digitali che documentano le condizioni considerate nel calcolo.
In questo modo il risultato quantitativo rimane collegato alla rappresentazione geometrica dalla quale è stato ricavato.
Dal rilievo al risultato quantitativo
Il calcolo di una superficie o di un volume non costituisce un’operazione isolata, ma rappresenta il risultato di un processo che parte dalla corretta acquisizione dello stato dei luoghi.
Studio CTL sviluppa in modo integrato pianificazione del rilievo, acquisizione dei dati, costruzione del modello geometrico ed elaborazione delle quantità richieste.
Questo approccio permette di mantenere coerenza tra le condizioni rilevate sul campo, la rappresentazione digitale e i risultati delle elaborazioni.
Restituzione dei risultati
I risultati possono essere accompagnati da elaborati grafici che permettono di identificare l’area analizzata, le superfici utilizzate e le principali caratteristiche geometriche del rilievo.
In funzione dell’incarico possono essere prodotti planimetrie, profili, sezioni, rappresentazioni tridimensionali e prospetti dei valori ottenuti.
La restituzione viene organizzata sulla base delle finalità del lavoro, in modo da rendere leggibile il procedimento utilizzato e il risultato delle elaborazioni.
Come operiamo
Ogni attività viene pianificata sulla base delle caratteristiche del sito e della quantità geometrica da determinare.
Il percorso può comprendere:
- analisi preliminare dell’area e dell’obiettivo del calcolo
- sopralluogo e individuazione delle superfici da rilevare
- scelta della tecnica di acquisizione
- rilievo plano-altimetrico, fotogrammetrico o laser scanner
- eventuale integrazione tra differenti tecniche di rilievo
- controllo e organizzazione dei dati acquisiti
- generazione della nuvola di punti o del modello della superficie
- definizione delle superfici di riferimento
- calcolo delle superfici e dei volumi
- eventuale confronto tra rilievi successivi
- produzione di profili, sezioni e rappresentazioni grafiche
- predisposizione della documentazione tecnica
La metodologia viene adattata alla geometria e alle dimensioni dell’area, scegliendo le modalità di acquisizione ed elaborazione più coerenti con l’obiettivo del lavoro.
Perché affidarsi a Studio CTL
Dal 2005 Studio CTL sviluppa attività tecniche e di ingegneria a supporto di imprese, professionisti ed enti, integrando rilievi strumentali, elaborazione dei dati e supporto alla progettazione.
L’integrazione tra topografia, fotogrammetria, scansioni 3D ed elaborazione digitale permette di affrontare il calcolo di superfici e volumi partendo dalla geometria effettivamente acquisita sul campo.
La possibilità di utilizzare tecniche differenti consente inoltre di adattare il rilievo all’estensione, alla morfologia e alla complessità della superficie da analizzare.
Hai bisogno di determinare superfici o volumi a partire da un rilievo?
Studio CTL esegue rilievi ed elaborazioni tridimensionali per il calcolo di superfici, volumi, scavi, riporti e variazioni geometriche.
Contatta Studio CTL per definire la metodologia di rilievo e di elaborazione più appropriata alla specifica attività.
